En el mundo de los sistemas de control de fluidos, las válvulas desempeñan un papel fundamental en la regulación del flujo, la presión y la dirección de los fluidos. Entre los muchos tipos de válvulas disponibles, las válvulas de aguja de gas a presión y las válvulas de alivio son dos componentes comúnmente utilizados, cada uno con su diseño, función y aplicación únicos. Como proveedor líder de válvulas de aguja para gas a presión, a menudo recibo preguntas de los clientes sobre las diferencias entre estos dos tipos de válvulas. En esta publicación de blog, profundizaré en las distinciones clave entre válvulas de aguja de gas a presión y válvulas de alivio, brindándole una comprensión integral de sus características y aplicaciones.
Diseño y Estructura
El diseño y la estructura de una válvula influyen significativamente en su funcionalidad y rendimiento. Las válvulas de aguja de gas a presión se caracterizan típicamente por un émbolo delgado y cónico en forma de aguja que encaja en un asiento cónico. Este diseño permite un control preciso del caudal ajustando la posición de la aguja con respecto al asiento. El vástago de la válvula de aguja suele estar roscado, lo que permite realizar ajustes finos con un alto grado de precisión.
Por otro lado, las válvulas de alivio están diseñadas para abrirse automáticamente cuando la presión en un sistema excede un punto de ajuste predeterminado. Consisten en un cuerpo de válvula, un disco de válvula, un resorte y un mecanismo ajustable para ajustar la presión de alivio. Cuando la presión del sistema alcanza el punto de ajuste, la fuerza ejercida sobre el disco de la válvula supera la fuerza del resorte, lo que hace que la válvula se abra y libere el exceso de presión. Una vez que la presión cae por debajo del punto de ajuste, el resorte cierra la válvula, evitando un mayor flujo.
Función y operación
La función principal de una válvula de aguja de gas a presión es regular el caudal de un gas o líquido en un sistema. Ajustando la posición de la aguja, se puede variar el área de la sección transversal del recorrido del flujo, controlando así el caudal. Las válvulas de aguja se utilizan comúnmente en aplicaciones donde se requiere un control de flujo preciso, como en equipos de laboratorio, instrumentación y cromatografía de gases.
Por el contrario, la función principal de una válvula de alivio es proteger un sistema contra la sobrepresión. Actúa como un dispositivo de seguridad, asegurando que la presión en un sistema no exceda un límite operativo seguro. Las válvulas de alivio se utilizan ampliamente en diversas industrias, incluidas las de petróleo y gas, procesamiento químico, generación de energía y fabricación, para evitar daños a los equipos, fugas y posibles riesgos de seguridad.
Control de presión
Una de las diferencias clave entre las válvulas de aguja de gas a presión y las válvulas de alivio radica en su enfoque para el control de la presión. Las válvulas de aguja de gas a presión se utilizan para regular el caudal, lo que a su vez puede afectar la presión en un sistema. Sin embargo, no están diseñados para mantener una presión constante. En cambio, proporcionan un medio para ajustar el flujo para lograr las condiciones de presión o flujo deseadas.
Las válvulas de alivio, por otro lado, están diseñadas específicamente para mantener una presión constante en un sistema liberando el exceso de presión cuando excede el punto de ajuste. A menudo se utilizan junto con otros dispositivos de control de presión, como reguladores de presión, para garantizar el funcionamiento seguro y eficiente de un sistema.
Características de flujo
Las características de flujo de las válvulas de aguja de gas a presión y de las válvulas de alivio también difieren significativamente. Las válvulas de aguja de gas a presión ofrecen excelentes capacidades de control de flujo, lo que permite un ajuste preciso del caudal en un amplio rango. Pueden proporcionar una característica de flujo lineal, lo que significa que el caudal es directamente proporcional a la posición de la aguja. Esto los hace adecuados para aplicaciones donde es esencial un control preciso del flujo.
Las válvulas de alivio, por otro lado, están diseñadas para abrirse rápidamente y liberar un gran volumen de fluido cuando la presión excede el punto de ajuste. Por lo general, tienen una característica de flujo no lineal, con un rápido aumento del caudal una vez que se abre la válvula. Esto es necesario para garantizar que el exceso de presión se alivie de forma rápida y eficaz.
Aplicaciones
Las diferencias en diseño, función y características de flujo de las válvulas de aguja y de alivio de gas a presión las hacen adecuadas para diferentes aplicaciones. Las válvulas de aguja de gas a presión se utilizan comúnmente en aplicaciones donde se requiere un control de flujo preciso, como por ejemplo:
- Equipo de laboratorio:En entornos de laboratorio, las válvulas de aguja se utilizan para controlar el flujo de gases y líquidos en diversos instrumentos, como cromatógrafos de gases, espectrómetros de masas y sistemas de cromatografía líquida.
- Instrumentación:Las válvulas de aguja también se utilizan en aplicaciones de instrumentación para regular el flujo de fluidos en manómetros, medidores de flujo y otros dispositivos de medición.
- Sistemas de Distribución de Gas:En los sistemas de distribución de gas, las válvulas de aguja se utilizan para controlar el flujo de gases a aparatos o equipos individuales.
Las válvulas de alivio, por otro lado, se utilizan principalmente con fines de seguridad en aplicaciones donde se requiere protección contra sobrepresión, como por ejemplo:
- Industria del petróleo y el gas:En la industria del petróleo y el gas, las válvulas de alivio se utilizan para proteger tuberías, tanques de almacenamiento y otros equipos contra la sobrepresión.
- Procesamiento químico:En las plantas de procesamiento de productos químicos, las válvulas de alivio se utilizan para evitar la acumulación de presión excesiva en reactores, columnas de destilación y otros recipientes.
- Generación de energía:En las plantas de generación de energía, las válvulas de alivio se utilizan para proteger las calderas, turbinas y otros equipos de la sobrepresión.
Productos relacionados

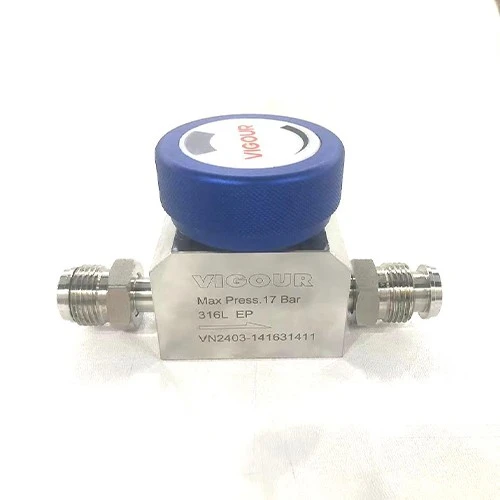

Además de válvulas de aguja de gas a presión y válvulas de alivio, nuestra empresa también ofrece una gama de productos relacionados, que incluyenVálvula de diafragma de baja presión,Válvula de diafragma de alta presión, yVálvula de diafragma UHP. Estas válvulas de diafragma están diseñadas para proporcionar un control de flujo confiable y preciso en una variedad de aplicaciones, incluida la fabricación de semiconductores, la producción farmacéutica y el procesamiento de alimentos y bebidas.
Conclusión
En resumen, las válvulas de aguja de gas a presión y las válvulas de alivio son dos tipos distintos de válvulas con diferentes diseños, funciones y aplicaciones. Las válvulas de aguja de gas a presión se utilizan para un control preciso del flujo, mientras que las válvulas de alivio se utilizan para la protección contra sobrepresión. Comprender las diferencias entre estos dos tipos de válvulas es esencial para seleccionar la válvula adecuada para su aplicación específica.
Si tiene alguna pregunta o necesita más información sobre válvulas de aguja de gas a presión, válvulas de alivio o cualquiera de nuestros otros productos, no dude en contactarnos. Nuestro equipo de expertos siempre está listo para ayudarlo a encontrar las mejores soluciones de válvulas para sus necesidades.
Referencias
- Manual de válvulas, cuarta edición, por J. Paul Tullis
- Ingeniería de válvulas de control, tercera edición, por William L. Rase
- Manual de válvulas, por AK Jani
